WD200 通用變頻器產品介紹

一、產品概述

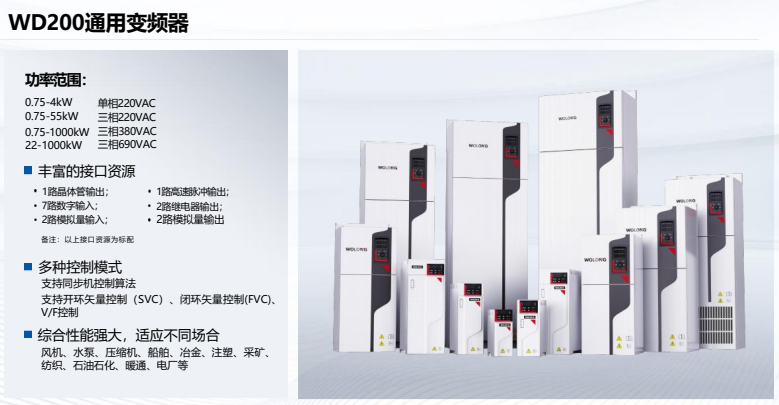

二、功率范圍

• 單相 220VAC：0.75 - 4kW
• 三相 220VAC：0.75 - 55kW
• 三相 380VAC：0.75 - 1000kW
• 三相 690VAC：22 - 1000kW

三、接口資源（標配）

• 輸出接口：
  • 1 路晶體管輸出
  • 2 路繼電器輸出
  • 1 路高速脈沖輸出
• 輸入接口：
  • 7 路數字輸入
  • 2 路模擬量輸入
  • 2 路模擬量輸出

四、控制模式

• 同步機控制算法支持：開環矢量控制（SVC）、閉環矢量控制（FVC）、V/F 控制。
• 速度模式與轉矩模式：可滿足不同應用場景下對速度和轉矩的精準控制需求。

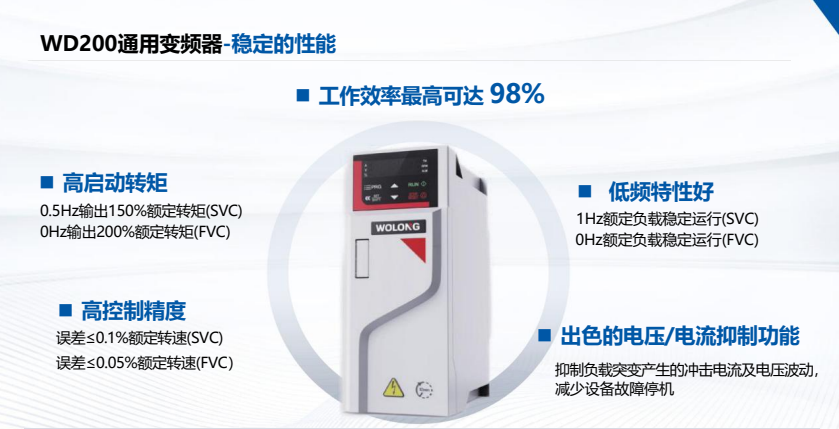

五、綜合性能

• 適應場合廣泛：涵蓋風機、水泵、壓縮機、船舶、冶金、注塑、采礦、紡織、石油石化、暖通、電廠等眾多領域，展現了其強大的通用性和適應性。
• 工作效率高：最高可達 98%，有效降低能源消耗，為用戶節省運營成本。
• 高啟動轉矩：
  • 0.5Hz 輸出 150% 額定轉矩（SVC）
  • 0Hz 輸出 200% 額定轉矩（FVC），確保在各種負載條件下都能平穩啟動。
• 高控制精度：
  • 誤差≤0.1% 額定轉速（SVC）
  • 誤差≤0.05% 額定轉速（FVC），實現精確的速度調節，滿足高精度生產工藝要求。
• 低頻特性好：
  • 1Hz 額定負載穩定運行（SVC）
  • 0Hz 額定負載穩定運行（FVC），在低頻工況下仍能保持穩定的輸出性能。
• 出色的電壓 / 電流抑制功能：能夠有效抑制負載突變產生的沖擊電流及電壓波動，減少設備故障停機，提高系統的可靠性和穩定性。

六、完善的控制方式及功能

• 電網適應能力強：符合國際標準的寬電壓設計，滿足包括歐洲、北美、印度等在內的 380 - 480V 三相電網需求，適用于全球不同地區的電網環境。
• 全面的保護功能：具備輸出對地短路保護、內部緩沖繼電器保護、風扇驅動回路保護、對外 24VDC 直流短路保護、電機過載保護等多種軟件保護功能，全方位保障設備和電機的安全運行。
• 豐富的功能：支持 PID 閉環、主從控制、下垂控制、簡易 PLC、多段速等功能，滿足用戶多樣化的控制需求。
• 可擴展 LCD 中文面板：方便用戶進行參數設置、監控運行狀態和操作控制，提高了設備的易用性和人機交互性。
• 書本式設計：相較于傳統變頻器減少 30% 體積，節省安裝空間，便于在不同的設備和控制柜中安裝使用。
• 制動單元配置靈活：
  • 0.75 - 22kW 標配內置制動單元。
  • 30 - 160kW 選配內置制動單元。
  • 185kW 以上外置制動單元，用戶可根據實際需求選擇合適的制動方案。
