智能永磁直驅系統簡介

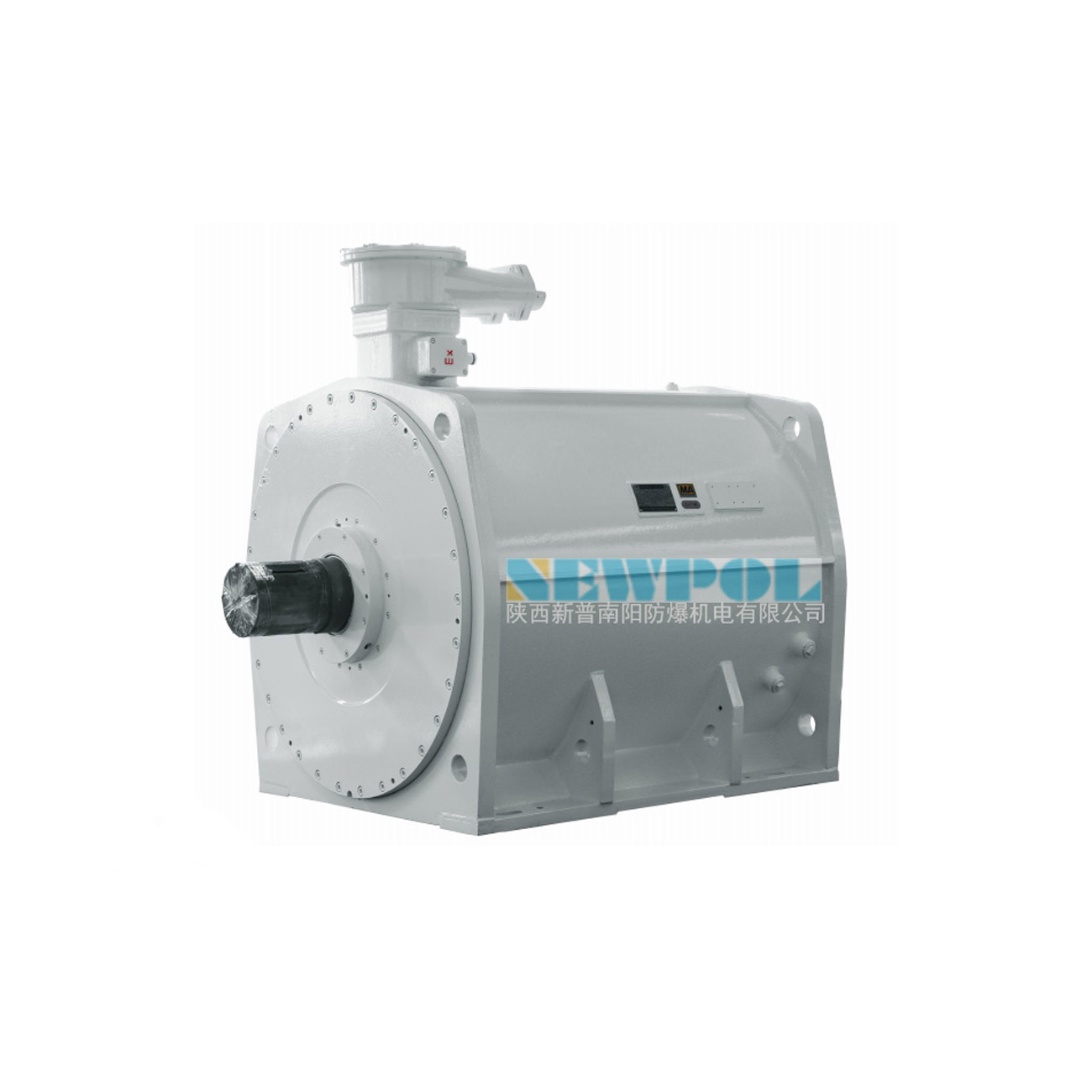

智能永磁直驅系統采用“永磁直驅電動機”替代傳統的機械驅動裝置，革命性地拋棄了異步電動機、減速器、液力耦合器，直接驅動生產機械。系統主要由永磁直驅電動機、變頻器和冷卻裝置三部分組成，與傳統驅動裝置相比，永磁變頻直驅驅動系統具有結構緊湊、傳動效率高、噪聲振動低、運行平穩、啟動轉矩大、占空比小、安裝方便、免維護等特點。臥龍電氣南陽防爆集團根據皮帶輸送機的主要技術發展趨勢，自主研發了一種以直驅技術為核心的TBVF系列低速大轉矩永磁直驅電機，廣泛應用于礦山、煤炭、船舶、冶金、化工、建材、電力等領域。


選型指南
確定電壓等級，并確認環境條件（可制成非防爆型）；
根據帶式輸送機的帶速、傳動滾筒直徑計算所需電機轉速：
電動機轉速n=60V/ΠD(rpm)
式中：V——帶速 m/s D——傳動滾筒直徑 m
根據負載的軸功率及選型系數確定所需的電動機轉矩T：
所需電動機的轉矩T=9550*k*PA/n （N·m）
式中：k——選型系數 PA——負載軸功率
根據以上計算出的轉速和轉矩T,確定電動機的型號：
選擇與電動機技術參數表中與計算轉速、轉矩接近的電動機型號；
若實際轉速低于電動機的額定轉速，按所需轉矩選擇電動機；若實際轉速高于電動機的額定轉速，按所需功率選擇電動機；
總之，在任何情況下必須保證電動機在轉速范圍內有足夠的轉矩。
確認冷卻方式、安裝方式、防護等級等。（如需變頻器、冷卻系統或其他安裝方式，請聯系我公司。）
根據選定的電動機型號及參數，確認安裝空間及尺寸等。
其他
若為改造項目，可根據原使用的三相異步電動機的額定參數、減速箱的速比等來確定所需的轉矩和轉速，然后參照以上進行選型；
除技術參數表中的基本規格外，可提供個性化定制，以滿足不同的使用工況條件。
